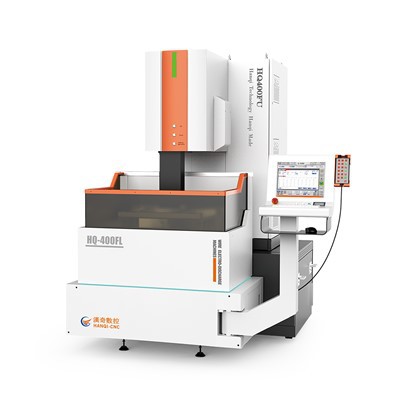

Potpuno zatvorena petlja, visoko precizna obradna konusna obrada žičanim erozijskim strojem s linearnim motorom

1. Podizanje motora spremnika tekućine

2. Tehnologija upravljanja linearnim motorom

3. Ultra niski gubici molibdenske žice

4. 150000 mm² Bez gubitka žice, ekološki prihvatljivije

5. (Stanje rezanja: 9000 mm²/H|tekućina za rezanje na bazi vode|čelik|visina izratka 60 mm)

6. Maksimalna učinkovitost rezanja: preko 300 mm²/min ili više

7. Optimalna hrapavost površine: Ra Manje od ili jednako 0,5 μ M

8. Optimalna točnost obrade: ± 3um (apsolutna veličina)

9. Struktura UV osi na razini sporog filamenta

10. Potpuna servo kontrola pet osi

11. Integrirana struktura cijelog stroja

12. Podržava programiranje G koda

13. Korištenje molibdenske žice za obradu radnih komada

1. Odljevci iste kvalitete u švicarskoj industriji alatnih strojeva, C-tip strukture (HT250)

2. XY os koristi tajvanske HIWIN P-grade vodilice

3. X i Y os bez vijčane strukture, korištenje linearne strukture motora, dugotrajna upotreba bez gubitka (prilagođeno Hanqijem)

4. UV os koristi tajvansku HIWIN C3 razinu vodilice za vodeći vijak

5. X, Y, U i V osi kontroliraju servo motori (Panasonic motori i drajveri)

6. Z-osi također upravlja servo motor (Hanqi prilagođeni motor i upravljački program)

7. Automatski sustav podmazivanja za vijčane vodilice (automatska pumpa za podmazivanje)

8. Patentirana struktura za podizanje spremnika tekućine (prilagođeno od strane Hanqija)

9. Struktura rezanja konusa od ± 12 stupnjeva

10. Radni stol protiv rđe i korozije (prilagođen Hanqi)

11. Sustav Windows 7 opremljen je CNC sustavom koji je neovisno razvio Hanqi

12. Integrirano industrijsko upravljačko računalo (prilagođeno od strane Hanqija)

13. Stanica za upravljanje računalom može se okretati za 90 stupnjeva radi lakšeg rada

14. Ugrađeno LED trobojno svjetlo (jedinstven dizajn, dulji životni vijek)

15. Integrirani dizajn glavnog električnog ormara i spremnika za vodu (s manjim otiskom)

16. Hanqijev neovisno razvijen strujni krug pražnjenja

1) Predsjednik je radio u tvornici alatnih strojeva Hanchuan u Kini (1986-2005), fokusirajući se na polje električne strojne obrade gotovo 40 godina;

2) Tvrtka je osnovana 2005. godine, sa svojom tvornicom smještenom u Suzhou High tech Zone, Kina, koja pokriva područje od 20000 metara²;

3) To je visokotehnološko poduzeće u provinciji Jiangsu i specijalizirano, profinjeno i inovativno poduzeće u provinciji Jiangsu;

4) S više od 80 zaposlenika i gotovo 20 osoba koje rade na istraživanju i razvoju, to je poduzeće usmjereno na istraživanje i razvoj;

5) Implementirati sustav upravljanja kvalitetom ISO9001 i koristiti trokoordinatni sustav Carl Zeiss za ispitivanje preciznosti komponenti alatnih strojeva;

6) U 2016. smo se uključili u suradnju proizvoda s Beijing Agie Charmilles Industrial Electronics Co., Ltd;

Što je EDM obrada?

Strojna obrada električnim pražnjenjem, EDM, je proizvodni proces u kojem se materijal uklanja iz obratka pomoću brzog niza pražnjenja električne struje između elektroda uronjenih u dielektričnu tekućinu. Proces se koristi za proizvodnju dijelova koje je nemoguće strojno obraditi. Budući da EDM ne koristi mehaničku silu za uklanjanje materijala, smatra se netradicionalnim.

EDM je iznimno precizan postupak koji je idealan za oblikovanje složenih i zamršenih oblika i sposoban je za oblikovanje tvrdih metala kao što je titan. Materijali oblikovani EDM-om moraju biti električki vodljivi da bi proces bio uspješan.

Elektroda obratka, anoda, EDM stroja spojena je na pozitivni terminal istosmjernog napajanja dok je elektroda alata, katoda, spojena na negativni terminal. Elektrode su uronjene u dielektričnu tekućinu i odvojene iskrištem. Iskrenje stvara ekstremnu elektrotermalnu toplinu u zoni iskrišta, koja topi i isparava dijelove površine obratka, proces poznat kao erozija iskrenjem.

Proces obrade EDM žicom, alternativa EDM obradi s udubljenjem, funkcionira poput tračne pile za drvo koja koristi žicu za proces rezanja. Kroz žicu, izrađenu od bakra ili mesinga, prolazi visokonaponsko električno pražnjenje koje omogućuje prorez žice kroz debljinu izratka.

Žica u EDM strojnoj obradi žice stvara iskru u deioniziranoj vodi gdje je vodljivost precizno kontrolirana. Voda hladi materijal i ispire uklonjeni materijal uz čistu dielektričnu tekućinu koja se neprestano pumpa u proces kako bi se isprao višak otpada.

Ekstremne temperature procesa EDM brzo uklanjaju višak materijala s obratka isparavanjem i taljenjem ili erozijom iskrom. Rastaljeni metal se djelomično uklanja. Kako se električni potencijal povlači, plazma kanal se više ne održava i stvara pritisak ili udarne valove dok kolabira. Ovo evakuira rastaljeni materijal stvarajući krater od materijala koji se uklanja oko mjesta iskre.

Materijal se uklanja stvaranjem udarnih valova kako plazma kanal kolabira zbog prekida električnog potencijala gdje radni materijal postaje pozitivan, a alat negativan. Kako elektroni udaraju u obradak, stvaraju se krateri zagrijavanjem, taljenjem i uklanjanjem materijala jer pozitivni ioni udaraju u alat što rezultira trošenjem alata.

Strojna obrada električnim pražnjenjem zahtijeva veliku snagu. Generatori koji se koriste za proces moraju biti sposobni opskrbljivati ​​potrebnu snagu kako bi proces tekao učinkovito i uspješno. Odabiru se u skladu s njihovom sposobnošću generiranja parametara snage procesa.

EDM (DIE SINKER)/WIRE EDM alatni strojevi naširoko se koriste u raznim industrijama, kao što su digitalni kućanski uređaji, proizvodnja automobila, medicinska oprema, pakiranje poluvodiča, industrija kalupa, zrakoplovna industrija, aluminijska industrija, kupaonska oprema, vojna proizvodnja itd.

SUZHOU HANQI CNC EQUIPMENT CO., LTD.osnovana je 2005. godine, specijalizirana za proizvodnju i prilagodbu raznih preciznih CNC strojeva s električnim pražnjenjem (EDM) i CNC strojeva za rezanje žice EDM (WEDM) više od 30 godina. Odljevci alatnih strojeva, kao i švicarska marka, prošli su sve glavne preglede komponenti pomoću njemačkog Zeiss koordinatnog testera i surađivali su sa švicarskom tehnologijom kako bi se osigurala preciznost i stabilnost EDM strojeva. Hanqi CNC strojevi (EDM/WEDM) naširoko se koriste u raznim industrijama, uključujući proizvodnju kalupa, proizvodnju automobila, tehnologiju čipova, medicinsku opremu, elektroniku, elektriku, hardver, plastiku itd. Hanqi CNC je surađivao s nekoliko svjetski poznatih marki, uključujući THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC ,KNUTH itd. Naša tvornica ima relevantne međunarodne autoritativne certifikate kao što su ISO9001, IS014001, CE, UL, ETL itd. Naši proizvodi imaju visoku isplativost i izvoze se u više od 30 zemalja i regija širom svijeta. S visokokvalitetnim i visoko preciznim alatnim strojevima (vodeća industrija u MS-WEDM/EDM točnosti obrade), možemo obraditi vrlo složene komponente i favoriziraju nas kupci iz raznih zemalja, čime smo akumulirali veliki broj visokokvalitetnih domaćih i stranih dugoročnih zadružnih kupaca.
